皮线光缆(GYXFH)
产品描述

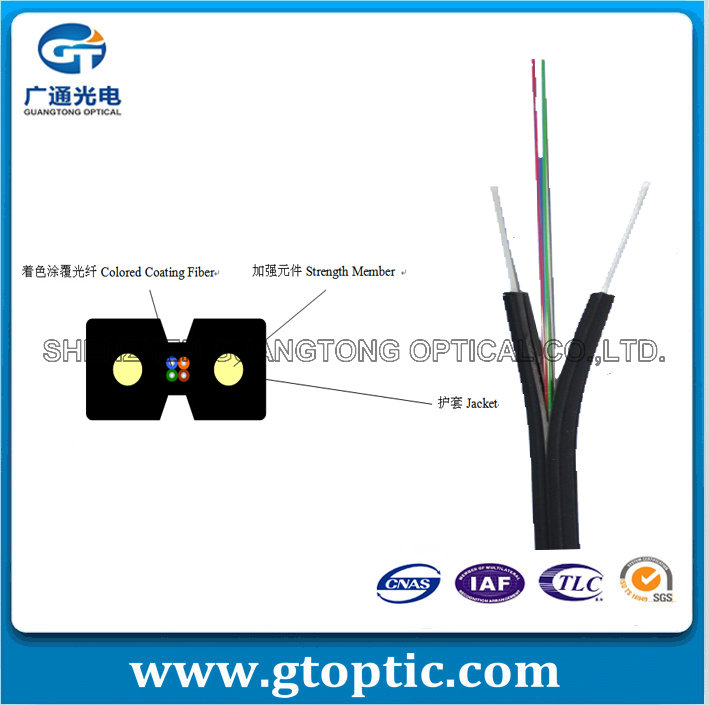

GJXV、GJXFV(F1)、GJXFV(F2)、GJXH、GJXFH(F1)、GJXFH(F2)蝶形光缆(皮线光缆)的结构是将小弯曲半径单模光纤和两根对称的加强件集成在阻燃护套中,加强件可以是钢丝,KFRP或GFRP,护套材料可以是阻燃聚氯乙烯(PVC)或低烟无卤阻燃料(LSZH),护套颜色可以是白色、黑色或用户要求的其它颜色。易于撕裂的护套结构和较小的允许弯曲半径使得光缆的安装施工十分方便。该光缆可采用G.657光纤,该光纤具有优异的弯曲性能,最小弯曲半径可以达15mm以下,尤其适宜于室内布线中需要转弯半径小的场合,如墙角,室内面板等。
·光学特性
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
衰减Attenuation (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
@1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
|
@1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
|
@1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
|
带宽(A级) Bandwidth (Class A) |
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
@1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
|
数值孔径Numerical Aperture |
|
|
0.200±0.015NA |
0.275±0.015NA |
|
光缆截止波长Cable Cut-off Wavelength λcc |
≤1260nm |
≤1480nm |
|
|
结构参数
芯數 |
光缆直径 mm |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
1 |
(2.0±0.2)×(3.0±0.2) |
8 |
30/60 |
300/1000 |
15/30 |
2 |
(2.0±0.2)×(3.4±0.2) |
8.5 |
30/60 |
300/1000 |
15/30 |
1 |
(2.0±0.2)×(3.8±0.2) |
9 |
30/60 |
300/1000 |
15/30 |
4 |
(2.0±0.2)×(4.0±0.2) |
10 |
30/60 |
300/1000 |
15/30 |
储存、使用温度: -20℃ 至 + 60℃
